BESCHREIBUNG

Hitzdrahtanemometer / thermisches Anemometer VT 110



• misst Luftgeschwindigkeit, Volumenstrom und Temperatur

• höchste Präzision durch Hitzdrahtsensor (thermisches Messprinzip)

• Volumenstromberechnung mit und ohne Messtrichter (4 versch. Messtrichter optional erhältlich)

• auto. Mittelwertfunktion und Min/Max-Anzeige

• großes hintergrundbeleuchtetes Display

• inkl. Prüfzertifikat

• Transporttasche im Lieferumfang enthalten

ZUBEHÖR

Abmessungen (mm)

Kalibrierzertifikat für Luftgeschwindigkeit



• Kalibrierung von Strömungsmesssonden wie z.B. Hitzdrahtsonden, Flügelradsonden (max. 100mm Ø) und Staudruck-Anemometer

• Ihre Kalibrierung ist in 2-3 Tagen fertig

• Kalibrierpunkte von 0,15 bis ca. 25 m/s möglich

• zweisprachiges Zertifikat : Deutsch und Englisch

• auf Wunsch sind auch DKD (DAkkS) -Kalibrierungen möglich (im Partnerlabor; nicht in unserem Hause)



Dank unseres geeichten Windkanals können wir Strömungsgeschwindigkeiten von 0,15 bis 25 m/s kalibrieren :





Technische Daten

Parameter

Luftgeschwindigkeit

Volumenstrom

Temperatur



Einheiten

m/s, fpm, km/h

m³/h, cfm, l/s, m³/s

°C, °F





Messbereiche

0,15 bis 3 m/s

3 bis 30 m/s

0 bis 99.999 m³/h

-20 bis +80 °C



Genauigkeit

± 3% v.Mw. ± 0,05 m/s

± 3% v.Mw. ± 0,2 m/s

± 3% v.Mw. ± 0,03 x Fläche/cm²

± 0.3% v.Mw. ± 0.25 °C

Zur Qualitätssicherung für unsere Kunden bieten wir Kalibrierungen für Druck, Luftgeschwindigkeit, Volumenstrom, Feuchte und Temperatur, sowie CO, CO2 und Schallpegel an. Die Kalibrierungen erfolgen unter Beachtung unseres Qualitätsmanagementsystems nach DIN EN ISO 9001:2008.





Schutzhülle für Handmessgeräte mit Magnethalterung - CQ 15



• passend zu KIMO Handmessgeräten der Klassen 50 und 110

• mit praktischer Magnethalterung

• besonders stoßfestes Material





Die praktische Schutzhülle CQ 15 ist ein Muss für jedes Handmessgerät der Klassen 50 und 110. Sie schützt Ihr Messgerät zuverlässig vor Stößen oder wenn Ihr Messgerät aus Versehen runterfällt. Auf der Hinterseite der Kunststoffhülle sind Magnete angebracht, um das Messgerät z.B. an einer Metallwand zu befestigen. So haben Sie die Hände frei.





Auflösung

0,01 m/s

0,1 m/s

1 m³/h

0,1 °C

Wann setze ich welches Messprinzip ein?



Die Messung der Raumluftgeschwindigkeit sollte grundsätzlich nur mit thermischen Anemometern (z.B. Hitzdrahtanemometer KIMO VT 110) durchgeführt werden. Prinzipiell eignen sich thermische Anemometer zur Messung sehr niedriger Strömungen, etwa von 0,15 bis 1 m/s. Thermische Anemometer funktionieren in der Regel nur bei einer Umgebungstemperatur von 0 bis ca. +50 °C. Außerhalb dieses Temperaturbereichs kommt es zu starken Messabweichungen, da die Regelungselektronik des Hitzdrahtmessprinzips nicht entsprechend ausgelegt ist.



Für Messungen an Zu- oder Abluftöffnungen wie etwa Tellerventilen, eignen sich Flügelradanemometer mit einer möglichst großflächigen Flügelradsonde (z.B. KIMO LV 110). Dabei ist zu beachten, dass bei stark wechselnden Luftgeschwindigkeiten mit Flügelradanemometern hohe Mittelwerte gemessen werden. Hitzdraht- und Flügelradanemometer sind empfindlich gegen staubhaltige Messumgebungen.



Für höhere Luftgeschwindigkeiten (> 3 m/s), hier besonders in Kanalquerschnitten, wird üblicherweise das Prandtl'sche Staurohr in Verbindung mit einem Mikromanometer (z.B. KIMO MP 210) eingesetzt. Dieses Messsystem bietet bei einer verhältnismäßig hohen Messgenauigkeit eine unproblematische Handhabung (bis ca. ± 10° Messrichtungsabweichung aus der Strömungsrichtung) und eine Unempfindlichkeit gegen leichte Verschmutzungen und extremer Temperaturen. Mit der richtigen Auslegung des Differenzdrucksensors lassen sich quasi alle Strömungsgeschwindigkeiten > 3 m/s messen. Sogar bis > 100 m/s.





praktischer Transportkoffer aus ABS - MT 51



• aus stofffestem ABS Kunststoff

• viel Platz für Messgerät und Zubehör

• leichte Ausführung









Das kompakte Hitzdrahtanemometer / thermisches Anemometer VT 110 mit fest angeschlossener thermischer Strömungssonde ist kompakt und handlich und dennoch hochgenau. Durch sein CTA Hitzdraht-Messprinzip misst es Luftgeschwindigkeiten sogar schon ab 0,15 m/s. Ein integrierter Pt100 Temperaturfühler misst die Temperatur des zu messenden Mediums. Der Volumenstrom kann bei Bedarf auch gemessen und angezeigt werden. Eine exakte Volumenstromberechnung durch die komfortable Eingabe der Kanalfläche ist bei dem thermischen Anemometer auch möglich. Eine automatische Mittelwertbildung gibt Aufschluss über durchschnittlichen Volumenstrom-, Strömungsgeschwindigkeits- und Temperaturverlauf. Min-/Max-Werte können ebenfalls im Display angezeigt werden. Die Hold-Funktion ermöglicht das Festhalten des aktuellen Messwerts im Display des Hitzdrahtanemometers. Zum Standardlieferumfang des thermischen Anemometers VT 110 gehören eine praktische Tragetasche und ein offizielles Prüfzertifikat / Justierzertifikat.



CTA Messprinzip (Constant-Temperature Anemometry) :

Alle KIMO Hitzdrahtanemometer / thermische Anemometer arbeiten nach der CTA-Methode, welche eine hochauflösende und genauere Strömungsmessung ermöglicht. Es wird die luftströmungsabhängige Abkühlung eines stromdurchflossenen Drahtes (Hitzdrahtsensor) genutzt, die durch eine Regelelektronik mit einer Wheatstone-Brücke ausgeglichen wird. Die Messgröße ist die Spannung, die notwendig ist, um den Draht auf konstanter Temperatur zu halten.



Reinigungsspray für Hitzdrahtsonden

steckbare Verlängerung für KIMO Strömungssonden - Länge 300mm



• kostengünstige und effektive Art Strömungssonden zu verlängern

• passend zu KIMO Hitzdrahtsonden und zu KIMO Ø 14 mm Flügelradsonden

• es können bis zu 3 x RD 300 aufeinander gesteckt werden

• Länge: 300 mm

• Material: Aluminium





Volumenstrommesstrichter für Ø8mm Hitzdrahtsonden - K35

Unsere Volumenstrommesstrichter von KIMO-Instruments sind aus robusten und stossfesten GFK. Sie sind sehr leicht und lassen sich daher mühelos mit einer Hand, während der Messung, festhalten. Die Volumenstrom-Messtrichter sind unverzichtbare Messvorrichtungen um Volumenströme an Luftauslässen, Tellerventilen oder an anderen Lüftungssystemen zu messen. Unsere Messtrichter sind kompatibel mit allen Hitzdrahtsonden und mit Ø 100 mm Flügelradsonden der KIMO- Handmessgeräte der Klassen 100, 200 und 300. In den KIMO- Handmessgeräten sind die verschiedenen Messtrichter bereits vorkonfiguriert.



Technische Daten

Volumenstrom

Abmessungen

Gewicht





10 bis 400 m³/h

200 x 200 mm | Höhe: 330

800 g





 Messprinzip

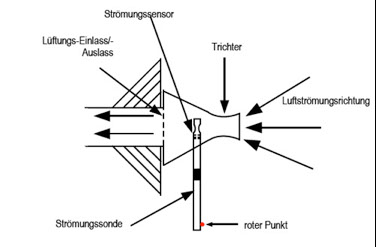

Die Richtung und die Homogenität der einströmenden oder ausströmenden Luft wird häufig durch die Geometrie des Lüfters (z.B. durch das Gitter eines Tellerventils) gestört. Folglich ist es notwendig, die Luftströmung zu bündeln und den Volumenstrom an der gebündelten Stelle zu messen. Wie unten beschrieben, konzentriert sich der Strömungsfluß durch die Mitte des Messtrichters, wo der Sensor angebracht ist. Durch diese Methode lassen sich sehr genaue Messergebnisse erzielen.



Volumenstrommesstrichter für Ø8mm Hitzdrahtsonden -K75

Unsere Volumenstrommesstrichter von KIMO-Instruments sind aus robusten und stossfesten GFK. Sie sind sehr leicht und lassen sich daher mühelos mit einer Hand, während der Messung, festhalten. Die Volumenstrom-Messtrichter sind unverzichtbare Messvorrichtungen um Volumenströme an Luftauslässen, Tellerventilen oder an anderen Lüftungssystemen zu messen. Unsere Messtrichter sind kompatibel mit allen Hitzdrahtsonden und mit Ø 100 mm Flügelradsonden der KIMO- Handmessgeräte der Klassen 100, 200 und 300. In den KIMO- Handmessgeräten sind die verschiedenen Messtrichter bereits vorkonfiguriert.



Technische Daten

Volumenstrom

Abmessungen

Gewicht





30 bis 750 m³/h

300 x 300 mm | Höhe: 470

1400 g







Volumenstrommesstrichter für Ø8mm Hitzdrahtsonden - K120

Unsere Volumenstrommesstrichter von KIMO-Instruments sind aus robusten und stossfesten GFK. Sie sind sehr leicht und lassen sich daher mühelos mit einer Hand, während der Messung, festhalten. Die Volumenstrom-Messtrichter sind unverzichtbare Messvorrichtungen um Volumenströme an Luftauslässen, Tellerventilen oder an anderen Lüftungssystemen zu messen. Unsere Messtrichter sind kompatibel mit allen Hitzdrahtsonden und mit Ø 100 mm Flügelradsonden der KIMO- Handmessgeräte der Klassen 100, 200 und 300. In den KIMO- Handmessgeräten sind die verschiedenen Messtrichter bereits vorkonfiguriert.

Technische Daten

Volumenstrom

Abmessungen

Gewicht

50 bis 1200 m³/h

450 x 450 mm | Höhe: 600

1700 g

Messprinzip



Die Richtung und die Homogenität der einströmenden oder ausströmenden Luft wird häufig durch die Geometrie des Lüfters (z.B. durch das Gitter eines Tellerventils) gestört. Folglich ist es notwendig, die Luftströmung zu bündeln und den Volumenstrom an der gebündelten Stelle zu messen. Wie unten beschrieben, konzentriert sich der Strömungsfluß durch die Mitte des Messtrichters, wo der Sensor angebracht ist. Durch diese Methode lassen sich sehr genaue Messergebnisse erzielen.



Messprinzip



Die Richtung und die Homogenität der einströmenden oder ausströmenden Luft wird häufig durch die Geometrie des Lüfters (z.B. durch das Gitter eines Tellerventils) gestört. Folglich ist es notwendig, die Luftströmung zu bündeln und den Volumenstrom an der gebündelten Stelle zu messen. Wie unten beschrieben, konzentriert sich der Strömungsfluß durch die Mitte des Messtrichters, wo der Sensor angebracht ist. Durch diese Methode lassen sich sehr genaue Messergebnisse erzielen.



Volumenstrommesstrichter für Ø8mm Hitzdrahtsonden - K150

Unsere Volumenstrommesstrichter von KIMO-Instruments sind aus robusten und stossfesten GFK. Sie sind sehr leicht und lassen sich daher mühelos mit einer Hand, während der Messung, festhalten. Die Volumenstrom-Messtrichter sind unverzichtbare Messvorrichtungen um Volumenströme an Luftauslässen, Tellerventilen oder an anderen Lüftungssystemen zu messen. Unsere Messtrichter sind kompatibel mit allen Hitzdrahtsonden und mit Ø 100 mm Flügelradsonden der KIMO- Handmessgeräte der Klassen 100, 200 und 300. In den KIMO- Handmessgeräten sind die verschiedenen Messtrichter bereits vorkonfiguriert.

Technische Daten

Volumenstrom

Abmessungen

Gewicht

10 bis 400 m³/h

550 x 100 mm | Höhe: 330

1400 g



Messprinzip



Die Richtung und die Homogenität der einströmenden oder ausströmenden Luft wird häufig durch die Geometrie des Lüfters (z.B. durch das Gitter eines Tellerventils) gestört. Folglich ist es notwendig, die Luftströmung zu bündeln und den Volumenstrom an der gebündelten Stelle zu messen. Wie unten beschrieben, konzentriert sich der Strömungsfluß durch die Mitte des Messtrichters, wo der Sensor angebracht ist. Durch diese Methode lassen sich sehr genaue Messergebnisse erzielen.
