BESCHREIBUNG

Flügelradanemometer Ø 70 mm - LV 117



• misst Luftgeschwindigkeit, Volumenstrom und Temperatur

• großflächige Flügelradsonde Ø 70mm

• Holdfunktion, Anzeige von Min-/Max-Wert, Auto-Off-Funktion

• hintergrundbeleuchtetes Display

• mit Prüfzertifikat

• Transporttasche im Lieferumfang enthalten





ZUBEHÖR

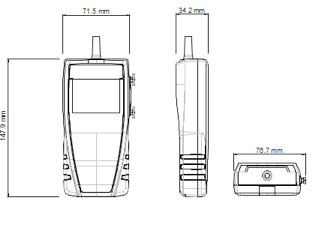

Abmessungen (mm)

Kalibrierzertifikat für Luftgeschwindigkeit



• Kalibrierung von Strömungsmesssonden wie z.B. Hitzdrahtsonden, Flügelradsonden (max. 100mm Ø) und Staudruck-Anemometer

• Ihre Kalibrierung ist in 2-3 Tagen fertig

• Kalibrierpunkte von 0,15 bis ca. 25 m/s möglich

• zweisprachiges Zertifikat : Deutsch und Englisch

• auf Wunsch sind auch DKD (DAkkS) -Kalibrierungen möglich (im Partnerlabor; nicht in unserem Hause)



Dank unseres geeichten Windkanals können wir Strömungsgeschwindigkeiten von 0,15 bis 25 m/s kalibrieren :





Technische Daten

Parameter

Luftgeschwindigkeit

Volumenstrom

Temperatur









Einheiten

m/s, fpm, km/h

m³/h, cfm, l/s, m³/s

°C, °F



Messbereiche

0,8 bis 3 m/s

3 bis 25 m/s

0 bis 99.999 m³/h

-20 bis +80 °C

Genauigkeit

± 3% v.Mw. ± 0,1 m/s

± 1% v.Mw. ± 0,3 m/s

± 3% v.Mw. ± 0,03 x Fläche/cm²

± 0.4% v.Mw. ± 0.3 °C









Zur Qualitätssicherung für unsere Kunden bieten wir Kalibrierungen für Druck, Luftgeschwindigkeit, Volumenstrom, Feuchte und Temperatur, sowie CO, CO2 und Schallpegel an. Die Kalibrierungen erfolgen unter Beachtung unseres Qualitätsmanagementsystems nach DIN EN ISO 9001:2008.





Schutzhülle für Handmessgeräte mit Magnethalterung - CQ 15



• passend zu KIMO Handmessgeräten der Klassen 50 und 110

• mit praktischer Magnethalterung

• besonders stoßfestes Material





Die praktische Schutzhülle CQ 15 ist ein Muss für jedes Handmessgerät der Klassen 50 und 110. Sie schützt Ihr Messgerät zuverlässig vor Stößen oder wenn Ihr Messgerät aus Versehen runterfällt. Auf der Hinterseite der Kunststoffhülle sind Magnete angebracht, um das Messgerät z.B. an einer Metallwand zu befestigen. So haben Sie die Hände frei.





Auflösung

0,01 m/s

0,1 m/s

1 m³/h

0,1 °C









Wann setze ich welches Messprinzip ein?



Die Messung der Raumluftgeschwindigkeit sollte grundsätzlich nur mit thermischen Anemometern (z.B. Hitzdrahtanemometer KIMO VT110) durchgeführt werden. Prinzipiell eignen sich thermische Anemometer zur Messung sehr niedriger Strömungen, etwa von 0,15 bis 1 m/s. Thermische Anemometer funktionieren in der Regel nur bei einer Umgebungstemperatur von 0 bis ca. +50 °C. Außerhalb dieses Temperaturbereichs kommt es zu starken Messabweichungen, da die Regelungselektronik des Hitzdrahtmessprinzips nicht entsprechend ausgelegt ist.



Für Messungen an Zu- oder Abluftöffnungen wie etwa Tellerventilen, eignen sich Flügelradanemometer mit einer möglichst großflächigen Flügelradsonde (z.B. KIMO LV 110). Dabei ist zu beachten, dass bei stark wechselnden Luftgeschwindigkeiten mit Flügelradanemometern hohe Mittelwerte gemessen werden. Hitzdraht- und Flügelradanemometer sind empfindlich gegen staubhaltige Messumgebungen.



Für höhere Luftgeschwindigkeiten (> 3 m/s), hier besonders in Kanalquerschnitten, wird üblicherweise das Prandtl'sche Staurohr in Verbindung mit einem Mikromanometer (z.B. KIMO MP200) eingesetzt. Dieses Messsystem bietet bei einer verhältnismäßig hohen Messgenauigkeit eine unproblematische Handhabung (bis ca. ± 10° Messrichtungsabweichung aus der Strömungsrichtung) und eine Unempfindlichkeit gegen leichte Verschmutzungen und extremer Temperaturen. Mit der richtigen Auslegung des Differenzdrucksensors lassen sich quasi alle Strömungsgeschwindigkeiten > 3 m/s messen. Sogar bis > 100 m/s.



praktischer Transportkoffer aus ABS - MT 51



• aus stofffestem ABS Kunststoff

• viel Platz für Messgerät und Zubehör

• leichte Ausführung









Das kalibrierte und hochgeneue Flügelrad- Anemometer LV 111 misst Luftgeschwindigkeit (m/s), Volumenstrom (m³/h) und Temperatur (°C). Zur Volumenstrom-Berechnung geben Sie einfach die Kanalfläche (Durchmesser oder Länge/Breite) in das Flügelradanemometer ein. Dank der abgesetzten Edelstahl-Flügelradsonde (Ø 14 mm Sondenkopf) eignet sich das Flügelradanemometer LV 111 besonders gut für Messungen im Lüftungskanal. Die Edelstahlsonde ist ca. 300mm lang, kann jedoch mit optionalen Verlängerungsmodulen (RD 300) auf bis > 1m verlängert werden. Die Flügelradsonde ist komplett aus Edelstahl und hochwertig verarbeitet. Daher erreicht sie eine sehr hohe Genauigkeit um misst bereits ab einer Strömungsgeschwindigkeit ab 0,8 m/s. Auf Knopfdruck halten Sie per Hold-Funktion den aktuellen Messwert auf dem Display oder rufen die Min- und Max-Werte ab. Das Display ist hintergrundbeleuchtet. Im Lieferumfang enthalten sind eine praktische Schutztasche, ein offizielles Kalibrierzertifikat und Batterien.

eleskopverlängerung für Handsonden - RTE



• ausziehbar bis zu 1 m

• 90° abknickbar

• äußerst robust und hochwertig verarbeitet
